Złączki rurowe PE Kolano 45°: wszystkie najważniejsze informacje, które musisz znać?

1.Co to jest kolanko 45° złączki rurowej PE?

1.1 Definicja rdzenia i podstawy materiałów

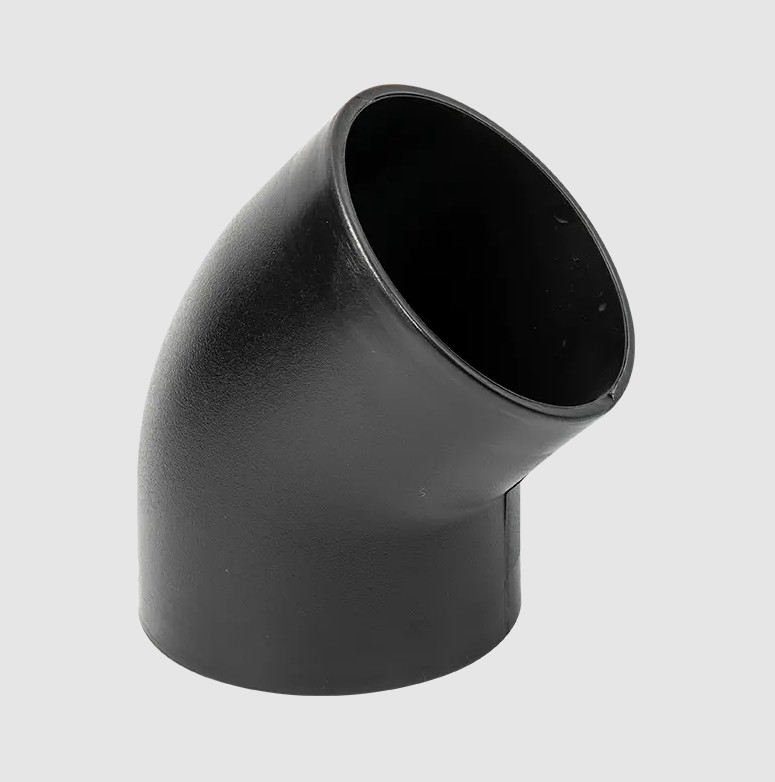

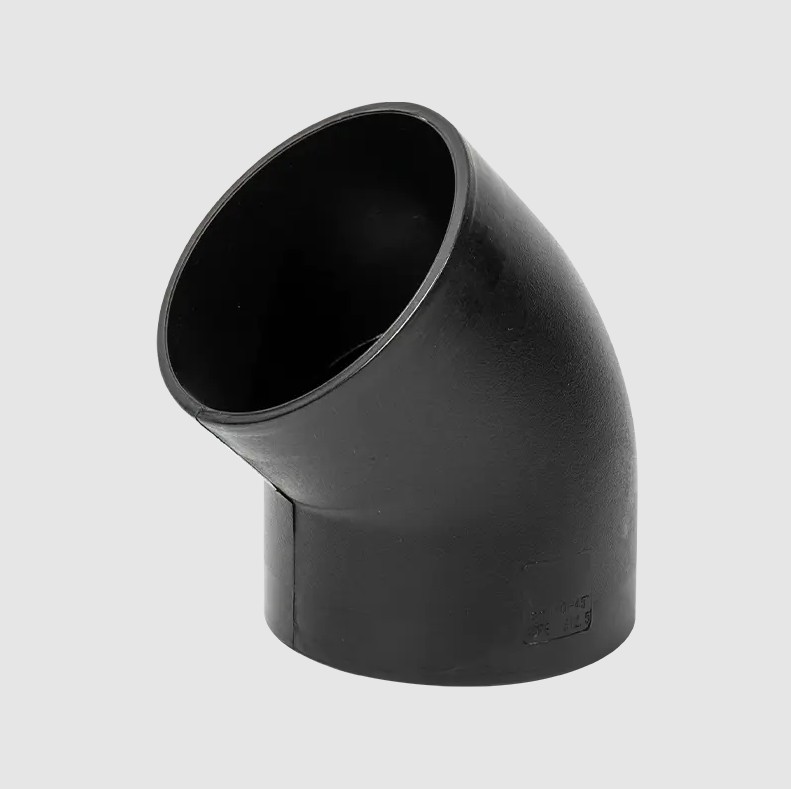

A Złączki rurowe PE Kolano 45° to specjalistyczny łącznik rurowy wykonany z polietylenu dużej gęstości (HDPE) lub polietylenu średniej gęstości (MDPE) stosowany w celu uzyskania kąta 45 stopni w instalacji rurowej. Jest kluczowym elementem systemów rurociągów z polietylenu (PE), zaprojektowanym w celu minimalizacji strat energii i wstrząsów hydraulicznych w przypadku zmiany kierunku cieczy.

Wyjątkowe właściwości PE zapewniają kolankom 45° następujące kluczowe zalety: dużą odporność na korozję, doskonałą odporność na pękanie mrozowe w niskich temperaturach, lekkość i wysoką wytrzymałość oraz doskonałą odporność na uderzenia. Te właściwości zapewniają, że kolanka 45° łączników rurowych PE zachowują długoterminową, stabilną wydajność nawet w przypadku zakopywania pod ziemią, w gorącym i wilgotnym środowisku lub podczas przesyłania agresywnych mediów chemicznych, co czyni je idealną alternatywą dla tradycyjnych kolanek metalowych.

1.2 Standardy produkcyjne i techniki łączenia

Produkcja złączek rurowych PE z kolankiem 45° zasadniczo jest zgodna z międzynarodowymi i krajowymi normami, takimi jak ISO 4427 i GB/T 13663, aby zapewnić, że ich dokładność wymiarowa i wartości ciśnienia spełniają wymagania projektowe.

Główne metody połączenia obejmują:

• Fuzja tyłków: Nadaje się do rur o większej średnicy. Podgrzewając końcówki kolan i rur do stanu stopionego, szybko dociska się je do siebie i pozostawia do ostygnięcia, tworząc złącze o właściwościach uszczelniających i wytrzymałości równej samej rurze.


• Elektrofuzja: W kolanku osadzony jest drut grzejny. Po podgrzaniu łączy ze sobą powierzchnie kolan i rur, tworząc wysoce niezawodne, zintegrowane połączenie. To połączenie jest łatwe w obsłudze i zapewnia stałą jakość połączenia.


2. Jakie są korzyści z używania Złączki rurowe PE Kolano 45° ?

Zastosowanie złączek rurowych PE z kolankiem 45° w instalacjach rurowych odzwierciedla wszechstronne uwzględnienie wydajności, bezpieczeństwa i ekonomii w nowoczesnym projektowaniu inżynieryjnym.

2.1 Doskonała dynamika płynów

Największą atrakcją techniczną jest konstrukcja zakrętu pod kątem 45 stopni. W dziedzinie kontroli płynu im bardziej płaskie jest zagięcie, tym niższy jest lokalny współczynnik oporu (wartość K) generowany podczas przepływu płynu. W porównaniu do ostrych kolanek 90 stopni, kolanka PE 45 stopni mogą:

• Minimalizuj utratę głowy: Zmniejsz turbulencje i prądy wirowe w rurociągu, redukując tarcie i uderzenia na zakręcie, poprawiając w ten sposób wydajność transportu.


• Zmniejsz zużycie energii przez pompownię: Niższe straty hydrauliczne oznaczają mniejszy opór, jaki musi pokonać stacja pomp lub sprężarka, co bezpośrednio zmniejsza długoterminowe koszty eksploatacji systemu rurociągów.


• Skutecznie tłumią uderzenia wodne: Płynne odchylanie przepływu wody amortyzuje fale uderzeniowe ciśnienia generowane przez nagłe zmiany prędkości przepływu, zapewniając ważną ochronę rurociągu oraz wyposażenia pomp i zaworów.



2.2 Długoterminowa trwałość i koszty konserwacji

Materiał polietylenowy zapewnia długoletnią niezawodność kolanka. Jego wrodzona odporność na zużycie sprawia, że ​​zużywa się znacznie wolniej niż rury metalowe podczas transportu mediów zawierających cząstki stałe (takie jak szlam i osad). Co więcej, oznacza to wrodzona obojętność chemiczna PE Złączki rurowe PE Kolano 45° są odporne na korozję elektrochemiczną, nawet w środowisku kwaśnym i zasadowym. Powoduje to:

• Wydłużony okres użytkowania: Możliwa jest żywotność ponad 50 lat, znacznie przekraczająca trwałość wielu tradycyjnych materiałów.


• Zmniejszona częstotliwość konserwacji: Brak korozji, brak kamienia i niezawodne uszczelnienie znacznie zmniejszają ryzyko wycieków i zatorów, obniżając koszty rutynowej konserwacji i napraw.


3. Jaka jest różnica pomiędzy kolankami PE 45° i 90°?

Projektując profesjonalne systemy rurociągów, wybór pomiędzy kolankami 45° i 90° zależy od priorytetu kontroli przepływu. Jeśli celem projektu jest minimalizacja strat hydraulicznych i optymalizacja efektywności energetycznej systemu, inżynierowie wolą zastosować dwa Złączki rurowe PE Kolano 45° za pomocą krótkiej rury, aby uzyskać obrót o 90°. Chociaż zwiększa to nieznacznie nakład pracy związany z materiałami i instalacją, długoterminowe korzyści są znaczące.

4. Czy kolano PE 45° ogranicza przepływ?

Odpowiedź brzmi: kolanka 45° w rurze PE generują lokalny opór, ale opór ten jest minimalny wśród wszystkich elementów obrotowych i znacznie mniejszy niż wpływ kolanek 90° na przepływ.

Zgodnie z klasycznym równaniem Darcy’ego-Weisbacha lub metodą długości równoważnej, na całkowitą stratę ciśnienia w rurociągu składają się straty wzdłużne (tarcie w prostej rurze) i straty lokalne (opór rury).

Funkcja kolanka 45°: Jego delikatny obrót skutecznie zmniejsza lokalny współczynnik strat. Oznacza to, że przy tym samym ciśnieniu w systemie i natężeniu przepływu system rurociągów wykorzystujący kolano 45° może utrzymać wyższe efektywne natężenie przepływu.

Zapewnienie natężenia przepływu: Zamiast „zmniejszać przepływ”, dokładniejsze jest stwierdzenie, że maksymalizuje to natężenie przepływu. W przypadku transportu wody na duże odległości lub precyzyjnego transportu środków chemicznych to właśnie skrupulatne zapewnienie przepływu sprawia, że ​​kolanka 45° w rurach PE są kluczowym złączem optymalizującym wydajność systemu.

5. Jakie jest zastosowanie kolan 45° w rurach PE? (Podstawowe zastosowania i wartość branżowa)

Złączki rurowe PE Kolano 45° dzięki doskonałej wydajności i niezawodnemu uszczelnieniu są szeroko stosowane w gałęziach przemysłu wymagających najwyższego poziomu niezawodności i wydajności:

• Infrastruktura miejska i miejska:
  • Systemy zaopatrzenia w wodę: Stosowany do kontroli płynów w głównych i drugorzędnych rurociągach miejskich, zapewniający płynny przepływ wody i zmniejszający ryzyko pęknięcia rur.


  • Transport gazu: Jako bezpieczne łączniki w gazociągach polietylenowych niezawodnie zmieniają przebieg rurociągu i zapewniają bezpieczeństwo dostaw gazu miejskiego.


• Przemysł przemysłowy i chemiczny:
  • Transport mediów korozyjnych: Ze względu na doskonałą odporność na korozję PE, nadają się do rurociągów transportujących ciecze chemiczne, takie jak kwas solny i kwas siarkowy. Kolana 45° zapewniają wydajność w przypadku skomplikowanych układów rurociągów.


  • Transport gnojowicy i odpadów poflotacyjnych: Ich odporność na zużycie sprawia, że są idealnym wyborem do transportu górniczego, wydłużając żywotność rur w środowiskach silnie ściernych.


• Rolnictwo i nawadnianie:
  • Oszczędzające wodę systemy nawadniające: Stosowane w dużych sieciach nawadniających pola uprawne i ogrody, zapewniają precyzyjną dystrybucję wody poprzez efektywną kontrolę przepływu, oszczędzając zasoby wodne.


• Gruntowe pompy ciepła i projekty ochrony środowiska: Stosowane do zmiany kierunku i łączenia rurociągów w ziemi, ich odporność na niskie temperatury oraz niezawodne uszczelnienie zapewniają długoletnią, stabilną pracę systemu.



Kolano rurowe 45° z PE to łącznik rdzeniowy zapewniający wydajną, niezawodną i długoterminową pracę w nowoczesnych instalacjach rurowych. Jest to nie tylko fizyczny element zmiany kierunku rur, ale także kluczowy element projektu inżynierskiego, który równoważy kontrolę przepływu, optymalizację zużycia energii i opłacalność.

6. Jak prawidłowo zamontować i podłączyć kolanko rurowe PE 45°?

Jakość montażu kolanka PE 45° bezpośrednio decyduje o bezpieczeństwie eksploatacji i szczelności całego systemu rurociągów. Prawidłowe połączenie ma kluczowe znaczenie dla zapobiegania przyszłym wyciekom i awariom. Najczęściej stosowanymi profesjonalnymi technikami łączenia są zgrzewanie cieplne (w tym doczołowe i kielichowe) oraz zgrzewanie elektryczne.

6.1 Łączenie doczołowe (odpowiednie do rur o dużej średnicy)

Fuzja doczołowa jest jedną z najbezpieczniejszych metod łączenia rur i kolan PE. Łączy złączkę i rurę w jedną całość, zapewniając doskonałe uszczelnienie.

• Przygotowanie i wyrównanie: Kolanko PE 45° i rurę PE, które mają być łączone, należy przymocować do ramy maszyny termotopliwej, zapewniając zbieżność osi z odchyleniem nie większym niż 10% grubości ścianki.


• Frezowanie: Za pomocą frezu wyfrezuj końce kolanka i rury, aż oba końce będą płaskie, gładkie i prostopadłe do osi, tworząc ciągłe wióry.


• Ogrzewanie i zatrzymywanie ciepła: Umieść płytę grzejną (zwykle o temperaturze od 200°C do 220°C) pomiędzy dwoma końcami i zastosuj umiarkowany nacisk, aby mocno dopasować końce. Ten etap jest krytyczny, zapewnia równomierne nagrzewanie i tworzenie kołnierzy, osiągając pełne stopienie materiału.


• Wyjmowanie płytki i dociskanie: Szybko zdejmij płytę grzejną i natychmiast zastosuj wymagany docisk złącza. Ciśnienie to musi być utrzymywane stale, aby zapewnić odpowiednią dyfuzję i wiązanie stopionych materiałów.


• Ciśnienie chłodzenia i utrzymywania: Utrzymaj ciśnienie w stawie (tj. utrzymaj ciśnienie) przez określony czas. Zwolnić ramę maszyny dopiero po naturalnym ochłodzeniu złącza do określonej temperatury, aby można było podłączyć złącze.



6.2 Fuzja elektryczna (dotycząca różnych średnic i złożonych warunków pracy)

Elektrooporyzacja wykorzystuje wstępnie osadzone w złączkach przewody grzejne, które topią powierzchnię styku pomiędzy kolanem a rurą, tworząc niezawodne połączenie. Oferuje łatwość obsługi i wysoką niezawodność.

• Czyszczenie i skrobanie: Jest to najważniejszy etap syntezy elektrycznej. Za pomocą specjalistycznych narzędzi dokładnie usuń warstwę tlenku (zeskrobując) z kielicha i czopów kolanka 45° złączki PE, aby zapewnić czystą powierzchnię połączenia.


• Umiejscowienie złączki: Włóż oskrobaną rurę do kolanka 45° złączki PE i zabezpiecz ją za pomocą elementu pozycjonującego, aby zapewnić równomierną i pozbawioną naprężeń szczelinę pomiędzy rurą a kształtką.


• Moc ogrzewania: Podłącz zgrzewarkę elektryczną i wprowadź lub ustaw parametry grzania takie jak napięcie i czas zgodnie z kodem kreskowym na złączce. Po włączeniu zasilania wewnętrzny drut grzejny nagrzewa się, topiąc materiał polietylenowy i wypełniając szczelinę.


• Chłodzenie i konserwacja: Po włączeniu zasilania armatura musi zostać naturalnie schłodzona zgodnie z podanym czasem chłodzenia. W tym czasie nie wolno ruszać ani dotykać stawu. Dopiero po całkowitym ochłodzeniu połączenie może osiągnąć zaprojektowaną wytrzymałość i szczelność.



7. Jakie są najczęstsze awarie kolan PE 45°?

Chociaż Złączki rurowe PE Kolano 45° zapewniają doskonałą trwałość i odporność na korozję, niewłaściwa obsługa lub czynniki środowiskowe mogą nadal powodować pewne typowe awarie podczas instalacji i długotrwałego użytkowania.

7.1 Błędy w instalacji i podłączeniach (prowadzące głównie do wycieków)

7.2 Długotrwałe awarie eksploatacyjne (wpływające na bezpieczeństwo systemu)

By understanding these common failures, users will not only better understand the limitations of PE Pipe Fittings 45° Elbow but also take more proactive preventative measures during installation and maintenance, ensuring the long-term stable operation and fluid control efficiency of the piping system.
