Struktura, zasada i przewodnik doboru koncentrycznego/mimośrodowego reduktora mimośrodowego PE

When connecting two pipes of different diameters, reducing fittings become essential. However, traditional concentric designs have inherent drawbacks when handling certain fluids and operating conditions. Z tego powodu Reduktory mimośrodowe PE , dzięki unikalnej konstrukcji i doskonałej wydajności, stały się profesjonalnym wyborem do rozwiązywania złożonych problemów z płynami.

1. Co to jest reduktor mimośrodowy PE?

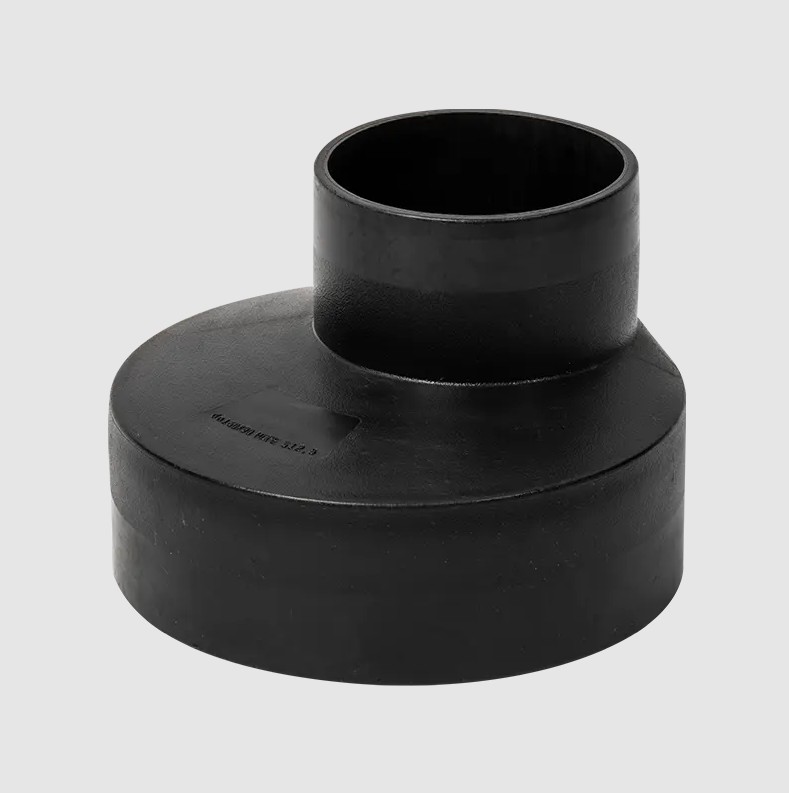

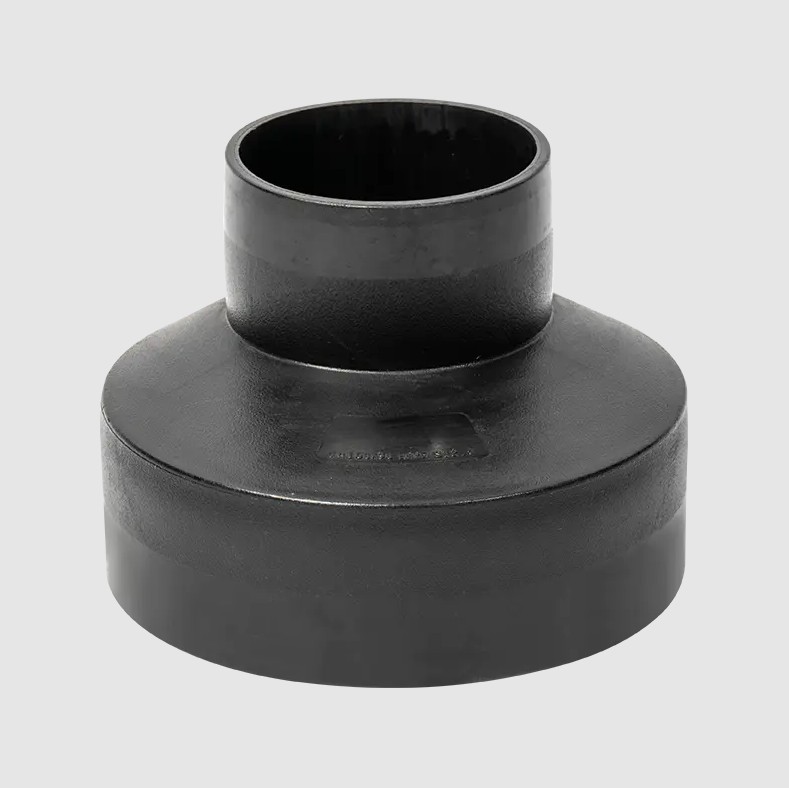

A Reduktor mimośrodowy PE is a specialized fitting used to achieve a smooth transition between pipe diameters. Wykonany z trwałego polietylenu (PE), zapewnia doskonałą odporność na korozję, wysoką wytrzymałość, lekką konstrukcję i doskonałą odporność chemiczną, dzięki czemu jest szeroko stosowany w różnych dziedzinach, w tym w oszczędzaniu wody, gazownictwie i inżynierii chemicznej.

Unlike conventional concentric reducers, the centerlines of the two ends of a Reduktor mimośrodowy PE —the larger and smaller diameters—do not coincide, but are offset. Structurally, it exhibits an asymmetrical tapered transition, with one edge remaining straight while the other edge tapers. It is this unique eccentric design that gives it a key advantage in fluid control.

2. What is the principle behind the Reduktor mimośrodowy PE?

Zasada działania ww Reduktor mimośrodowy PE opiera się na optymalizacji dynamiki płynów w celu wyeliminowania dwóch głównych wyzwań inżynieryjnych, które mogą pojawić się przy zmianach średnicy w rurociągach poziomych: kawitacji i osiadania ciał stałych.

In horizontal pipelines, traditional concentric reducers result in structural discontinuities in the fluid path at the top or bottom:

• Eliminating the Risk of Cavitation (Horizontal Flat-Top Installation): Podczas transportu cieczy, jeśli prosta strona reduktora znajduje się w górnej części rurociągu (tj. instalacja płaska), taka konstrukcja zapobiega gromadzeniu się gazu w strefie przejściowej, gdzie zwiększa się średnica, zapobiegając tworzeniu się kieszeni powietrznych lub kawitacji. Cavitation is a major cause of cavitation, vibration, and damage to pump bodies. Therefore, flat-top installation of eccentric reducers in pump suction lines is crucial for protecting equipment.


• Preventing Solid Settling (Horizontal Flat-Bottom Installation): W przypadku transportu cieczy zawierających cząstki stałe (takich jak szlamy, ścieki i szlamy rudowe), jeżeli prosta strona reduktora znajduje się na dole rury (tj. instalacja z płaskim dnem), zapewnia to ciągłe i gładkie dno rury, eliminując „martwe strefy”, w których ciecz zwalnia lub zatrzymuje się. Skutecznie zapobiega to osadzaniu się, gromadzeniu i aglomeracji cząstek stałych przy zmianie średnicy, zasadniczo zmniejszając ryzyko zablokowania rury.



3. Kiedy stosować reduktory mimośrodowe PE?

Due to their unique flow optimization capabilities, Reduktory mimośrodowe PE are primarily used in the following critical applications with special requirements for the fluid environment:

• Zabezpieczenie wlotu pompy: Jest to najczęstszy scenariusz zastosowania. Aby zapewnić płynny i pozbawiony pęcherzyków przepływ cieczy do pompy, wszystkie reduktory podłączone do poziomego wlotu pompy muszą być reduktorami mimośrodowymi PE montowanymi płasko na górze.


• Zawierające ciała stałe: W branżach takich jak przetwórstwo chemiczne, górnictwo i oczyszczanie ścieków rurociągi transportujące duże ilości zawieszonych ciał stałych, szlamów lub mediów o dużej lepkości muszą mieć instalację z płaskim dnem, aby zapobiec osadzaniu się.


• Drenaż rurowy i przepływ grawitacyjny: Gdy konstrukcja rurociągu wymaga całkowitego drenażu medium lub gdy rurociąg wykorzystuje grawitację do transportu płynu, mimośrodowy reduktor o płaskim dnie zapewnia całkowite drenaż i zapobiega gromadzeniu się resztek cieczy.


4. Jaka jest różnica pomiędzy reduktorem koncentrycznym a reduktorem mimośrodowym PE?

Chociaż do zmniejszania średnic rur stosuje się redukcje koncentryczne i reduktory mimośrodowe PE, różnią się one zasadniczo budową i funkcją:

• Podstawowa różnica strukturalna: Reduktory koncentryczne to doskonale symetryczne elementy ścięte, których linie środkowe ich dwóch końców są wyrównane. Z drugiej strony reduktory mimośrodowe PE mają przesuniętą linię środkową i są strukturalnie asymetryczne, a jedna strona jest prosta.


• Różnice w obowiązujących warunkach pracy: Reduktory koncentryczne nadają się do zastosowań, w których właściwości płynu są mniej krytyczne lub gdzie zmiana średnicy rury następuje głównie w kierunku pionowym (np. Piony). Z drugiej strony, mimośrodowe reduktory PE zostały zaprojektowane, aby sprostać specyficznym wyzwaniom związanym z dynamiką płynów w rurociągach poziomych i są wyspecjalizowanym rozwiązaniem problemów związanych z sedymentacją i kawitacją.


• Wpływ na płyny: W przypadku instalacji poziomej wady konstrukcyjne rur koncentrycznych mogą prowadzić do nierównomiernego natężenia przepływu i tworzenia przestrzeni u góry, w których może gromadzić się gaz, lub obszarów na dnie, gdzie może łatwo tworzyć się sedymentacja, zwiększając częstotliwość konserwacji systemu i ryzyko operacyjne.


  Porównanie funkcji	Koncentryczny reduktor	Mimośrodowy reduktor PE
  Linia środkowa	Linie środkowe dwóch końców rur pokrywają się (współosiowo).	The centerlines of the two pipe ends are offset (non-coaxial).
  Kształt	Symetryczny kształt ściętego.	Charakteryzuje się asymetrycznym stożkiem z jedną stroną płaską.
  Zalety instalacji	Stosowany do pionowego montażu rur lub redukcji rur na krótkich dystansach.	Można go instalować w rurach poziomych, aby wyeliminować problemy z sedymentacją i kawitacją.
  Efekty płynów	Can easily form air pockets at the top (horizontal) or sedimentation areas at the bottom (horizontal).	Płaska konstrukcja optymalizuje dystrybucję płynu i zmniejsza opory przepływu.
  Obowiązujące płyny	Stosowany do czystych gazów lub czystych cieczy.	Nadaje się do cieczy zawierających cząstki stałe, zawiesiny lub tych, które są podatne na wytwarzanie gazów.

5. What are the advantages of PE eccentric reducers?

Wybór reduktorów mimośrodowych PE to nie tylko spełnienie specyfikacji projektowych; jest to także długoterminowa inwestycja w cały system rurociągów. Korzyści obejmują:

• Wydłużona żywotność sprzętu: Skutecznie eliminując kawitację na wlocie ssawnym pompy, uszkodzenia kawitacyjne wirnika pompy i komory wewnętrznej są znacznie zmniejszone, co znacznie wydłuża żywotność drogiego sprzętu.


• Obniżone koszty operacyjne: Zapobiegając osadzaniu się i blokowaniu cząstek stałych, można skrócić czas płukania rur, odmulania i przestojów konserwacyjnych, poprawiając wydajność i niezawodność systemu.


• Wysoka wydajność transferu płynu: Konstrukcja płynnego przejścia minimalizuje turbulencje płynu, zmniejsza utratę ciśnienia i zapewnia płynny transfer płynu.


• Doskonała trwałość: The PE material used offers excellent wear resistance and chemical stability, ensuring long-term operation in harsh environments.



6. When should I use a PE eccentric reducer and when should I use a concentric reducer?

Decyzja o wyborze powinna ściśle opierać się na charakterystyce płynu i orientacji instalacji rurowej:

• Wybór reduktora mimośrodowego PE:
  • W rurach poziomych, podczas transportu płynów zawierających cząstki stałe, zawiesiny lub płyny o dużej lepkości, niezbędna jest instalacja z płaskim dnem.


  • W przypadku rur poziomych, podłączanych do króćca ssawnego pompy lub innego urządzenia wrażliwego na gromadzenie się gazu, niezbędny jest montaż z płaską górą.


• Wybór reduktora koncentrycznego:
  • W rurach pionowych, niezależnie od tego, czy przepływ odbywa się w górę, czy w dół, wpływ grawitacji zapewnia w miarę równomierny rozkład przepływu, dlatego wystarczy reduktor koncentryczny.


  • W rurach poziomych, podczas przesyłu czystych, wolnych od osadów i podatnych na gazy płynów (takich jak niektóre rodzaje czystej wody lub powietrza) i gdy utrata ciśnienia przy zmianie rury nie stanowi problemu, bezkompromisowy standard stanowi reduktor mimośrodowy z PE.



Krótko mówiąc, w przypadku każdej poziomej wymiany rur obejmującej czystość cieczy, ochronę pompy i opróżnianie rur, mimośrodowy reduktor PE jest bezkompromisowym standardem.

7. How do I determine the centerline of a PE eccentric reducer?

During on-site installation, ensuring the correct orientation of PE eccentric reducers is crucial for preventing design failures. Zwykle nie jest to kwestia obliczenia geometrycznej linii środkowej, ale raczej kwestia funkcjonalnego rozmieszczenia:

Zasada pozycjonowania: Funkcja określa gładkość.

• Zapobieganie sedymentacji: If the objective is to prevent solid particle sedimentation, ensure the straight side of the fitting is at the bottom of the pipe. During installation, use a tool such as a level to precisely align the bottom inner walls of the reducer and the straight pipe section.


• Eliminacja kieszeni powietrznych: If the objective is to prevent gas accumulation at the top, ensure the straight side of the fitting is at the top of the pipe. This is crucial when connecting to the pump suction.



Właściwy montaż gwarantuje, że złączka będzie w pełni spełniać swoją funkcję optymalizacji przepływu, maksymalizując niezawodność i trwałość całego systemu rur PE.

8. What are the connection methods for PE eccentric reducers?

Jako kluczowy element systemu rurociągów, zalety wydajnościowe reduktorów mimośrodowych PE (eliminacja kieszeni powietrznych i zapobieganie sedymentacji) wymagają niezawodnych, trwałych połączeń, aby w pełni wykorzystać ich zalety. Technologia łączenia rur z polietylenu (PE) stanowi podstawę nowoczesnej inżynierii rurociągów, a jakość połączenia ma bezpośredni wpływ na szczelność, nośność i żywotność całego systemu.

1. Hot-Melt Butt Fusion: The First Choice for Strength and Economy

Hot-Melt Butt Fusion to najczęściej stosowana i ekonomiczna technologia łączenia rur PE, szczególnie odpowiednia dla mimośrodowych reduktorów PE o dużej średnicy. Ta metoda łączenia powoduje nagrzewanie i zwiększanie ciśnienia łączników rurowych i końców rur, powodując ich stopienie i ponowne stopienie, tworząc pojedyncze, integralne połączenie o właściwościach zgodnych z materiałem macierzystym.

2. Electrofusion: An Ideal Choice for High Reliability and Complex Environments

Elektrooporyzacja wykorzystuje drut grzejny osadzony w złączce elektrooporowej (takiej jak reduktor mimośrodowy) w celu wytworzenia ciepła, topiąc powierzchnię styku pomiędzy złączką a rurą. Chłodzenie tworzy szczelne połączenie.

3. Flange Connection: A Bridge for Connecting Dissimilar Materials and Equipment

Flange connection is the standard method for connecting PE eccentric reducers to metal pipes, valves, pumps, or other non-PE equipment. This connection uses a pair of flanges, a gasket, and a set of bolts to create a mechanical seal.
