Dlaczego rury PE nie przeciekają?

W nowoczesnym budownictwie przemysłowym i infrastruktury miejskiej, czy to gazociągów wysokociśnieniowych, miejskich sieci wodociągowych, czy specjalistycznego transportu płynów, jakość połączeń rurowych PE pozostaje niezwykle wysoka. Tradycyjne połączenia mechaniczne lub proste metody topienia na gorąco często nie eliminują całkowicie wycieków podczas długotrwałej pracy, szczególnie w skomplikowanych środowiskach podziemnych i narażonych na wahania środowiskowe. To właśnie na tym tle Obejmy do rur elektrooporowych PE , dzięki doskonałej, „bezwyciekowej” technologii elektrooporowej, stały się rewolucyjnym rozwiązaniem w zakresie łączenia rur, stopniowo wyznaczając nowe standardy branżowe.

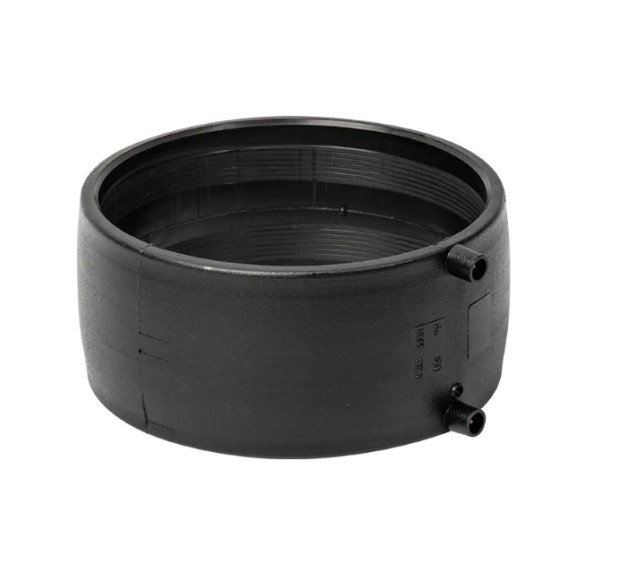

Obejma do rur elektrooporowych PE (złączka elektrooporowa z polietylenu) to złączka zaprojektowana specjalnie do łączenia rur z polietylenu (PE). Jego najbardziej charakterystyczną cechą jest drut grzejny o wysokiej rezystancji, precyzyjnie osadzony w wewnętrznej ściance zacisku.

Jego podstawowa funkcja

Jego podstawową funkcją jest wykorzystanie wysokiej temperatury generowanej przez prąd do połączenia opaski z zewnętrzną ścianą łączonej rury PE na poziomie molekularnym. Po przyłożeniu do opaski dedykowanej zgrzewarki elektrooporowej drut grzejny nagrzewa się, szybko łącząc materiały PE w obszarze styku. Podczas tego procesu łańcuchy molekularne PE w złączu ulegają wzajemnym połączeniom, dyfuzji i sieciowaniu. Po schłodzeniu i zastygnięciu złącze i korpus rury stają się niedostrzegalną, całkowicie jednorodną całością. Oznacza to, że żywotność, wytrzymałość i odporność na korozję złącza są dokładnie takie same jak materiału rury, co zasadniczo eliminuje ryzyko zaciśnięcia rury i wycieków spowodowanych różnicami materiałowymi lub starzeniem się uszczelnienia.

Niezawodność technologii elektrooporowej wynika z precyzyjnie kontrolowanej zasady działania, która z kolei zapewnia wiele istotnych zalet:

Zasada działania

Cały proces przebiega według precyzyjnego cyklu. Najpierw instalator dokładnie czyści i skroba miejsce złącza rur (aż do warstwy tlenku). Następnie w rurę wkładana jest obejma rurowa, a kod kreskowy znajdujący się na obejmie jest skanowany przez zgrzewarkę. Spawarka automatycznie rozpoznaje i realizuje zadany prąd i parametry. Wytwarzany prąd drutu grzejnego nagrzewa rurę, przewodząc ciepło i powodując połączenie materiału PE pod określonym ciśnieniem. Po ochłodzeniu cząsteczki dopasowują się, tworząc ostatecznie złącze rurowe PE o wyjątkowo dużej wytrzymałości na rozciąganie.

Podstawowe zalety

• Niezwykle niezawodny i szczelny: Dzięki temu uzyskuje się stopienie na poziomie molekularnym pomiędzy złączką rurową a rurą, w wyniku czego połączenie jest jeszcze mocniejsze niż sama rura i całkowicie eliminuje wycieki spowodowane starzeniem się i awarią uszczelek, pierścieni typu O-ring i innych elementów.


• Standaryzowane i identyfikowalne operacje budowlane: Nowoczesne zgrzewarki elektrooporowe często posiadają funkcję rejestrowania danych. Funkcja ta automatycznie kontroluje napięcie i czas procesu spawania, eliminując artefakty, które mogą wystąpić w przypadku tradycyjnej obsługi ręcznej. Wszystkie parametry, czasy i wyniki spawania są rejestrowane, co zapewnia identyfikowalność jakości projektu.


• Doskonała zdolność adaptacji do złożonych środowisk: Ostatnio do zgrzewania doczołowego metodą topliwą, które wymaga dużego ustawienia rur i jest narażone na zwiększone działanie wiatru, piasku i temperatury, Obejmy do rur zgrzewanych elektrycznie PE zapewniają doskonałą odporność na warunki zewnętrzne podczas instalacji, dzięki czemu są szczególnie odpowiednie do skomplikowanych warunków pracy, takich jak zamknięte, zatłoczone przestrzenie lub wykopy w kanałach.



W rzeczywistych zastosowaniach inżynieryjnych obejmy do rur do zgrzewania elektrycznego PE zapewniają precyzyjne rozwiązania kilku kluczowych problemów związanych z tradycyjnym montażem rur:

Rozwiązanie problemu niespójnej jakości

Tradycyjne metody wymagają stałego doświadczenia pracowników, dokładności wyrównania i temperatury ogrzewania. Elektryczne obejmy do rur zgrzewanych automatycznie kontrolują parametry spawania, minimalizując kluczowe zmienne jakościowe, zapewniając stałą i bardzo stabilną jakość połączenia.

Rozwiązanie problemu pracy w ograniczonych przestrzeniach

Tradycyjny sprzęt do zgrzewania doczołowego metodą topliwą jest nieporęczny i wymaga wystarczającej powierzchni roboczej. Elektryczne obejmy do rur zgrzewanych i zgrzewarki zapewniają elastyczną pracę, dzięki czemu montaż rur w piwnicach, tunelach lub istniejących wieżach jest dziecinnie prosty.

Rozwiąż szybkie i sejsmiczne wymagania rurociągu

Złącze utworzone przez połączenie elektryczne ma dobrą elastyczność, która może skutecznie absorbować zwinność spowodowaną osiadaniem fundamentów, zmianami temperatury lub niewielkimi trzęsieniami ziemi, a także znacznie zwiększyć odporność sejsmiczną i długotrwałe wtryskiwanie całego systemu rurociągów.

Chociaż sama technologia elektrooporowa jest wysoce niezawodna, w praktyce niewielka liczba nieszczelności obejm rurowych często wynika z zaniedbań w zakresie specyfikacji konstrukcyjnych.

Nieodpowiednie przygotowanie powierzchni rury

Może to być przyczyną rozłączenia. Jeśli warstwa tlenku na powierzchni rury (warstwa chroniąca rurę PE przed starzeniem) nie zostanie dokładnie zeskrobana specjalnym skrobakiem przed połączeniem lub jeśli w obszarze złącza pozostanie brud, olej lub materiał uziemiający, może to doprowadzić do niedostatecznego styku i zimnego spoiny, co może spowodować nieszczelność.

Czas jest kluczowy

Po zespawaniu materiał PE potrzebuje trochę czasu, aby całkowicie ostygnąć i stwardnieć, odzyskując pełną wytrzymałość mechaniczną. Jeśli rura zostanie przesunięta przedwcześnie, na złącze zostaną przyłożone siły zewnętrzne lub w końcowym okresie chłodzenia (zwykle ściśle określonym) zostaną przeprowadzone próby ciśnieniowe, złącze, które jest jeszcze w stanie plastycznym, może ulec uszkodzeniu, co spowoduje zwarcie.

Parametry spawania lub praca na zasilaniu

Stosowanie niekompatybilnych parametrów spawania (np. nieprawidłowy czas spawania) lub wymuszanie podłączenia przy wyjątkowo niestabilnym napięciu zasilania może mieć wpływ na dokładne nagrzewanie i wstępne podgrzewanie drutu grzejnego.

Dlatego ścisłe przestrzeganie znormalizowanego procesu „czyszczenia” → skrobania → wyrównywania → spawania → „wystarczającego chłodzenia” jest kluczem do zapewnienia skutecznego połączenia obejmą rurową do zgrzewania elektrycznego PE.

Podczas naprawy i konserwacji rurociągów technicy często zadają pytanie: Czy złącza rurowe zgrzewane elektrycznie PE można ponownie stopić?

Przepisy branżowe i standardy techniczne dają odpowiedź: surowo zabronione.

Obejmy rurowe PE przeznaczone są do natychmiastowego, pośredniego zgrzewania. Ponowne łączenie gotowego złącza może mieć następujące poważne konsekwencje:

• Naprężenie termiczne i degradacja materiału: Materiał PE utworzył stabilną strukturę podczas wstępnego łączenia i procesu chłodzenia. Ponowne nagrzewanie może powodować miejscowe przegrzanie, powodując nadmierne naprężenia termiczne lub degradację struktury polimeru PE, co prowadzi do pogorszenia wydajności materiału i przywrócenia wytrzymałości w obszarze połączenia.


• Awaria przewodu grzejnego: Przewody grzejne przeznaczone są do dokładnego, jednoprzebiegowego ogrzewania. Ponowne zasilenie drutu grzejnego może skutkować nierównomiernym rozkładem ciepła, częściowym przepaleniem lub niemożnością uzyskania równomiernego nagrzewania, co całkowicie zaburza jakość połączenia.



Dlatego też, jeśli pojawią się jakiekolwiek problemy z zamontowanym złączem do rur elektrooporowych z PE, właściwą metodą naprawy jest odcięcie całego złącza i ponowne jego połączenie za pomocą nowej obejmy do rury elektrooporowej PE w zdrowym miejscu rury. Zapewnia to długoterminową, bezpieczną i niezawodną pracę systemu rurociągów.

W dziedzinie technologii łączenia rur z polietylenu (PE) zgrzewanie doczołowe i obejmy rurowe z elektrooporem PE są głównymi i powszechnie akceptowanymi metodami. Chociaż oba zapewniają trwałe połączenia rur PE, różnią się zasadniczo zasadami, zastosowaniami i kontrolą jakości połączenia, określając ich odrębną rolę w projektach inżynieryjnych.

1. Różnice w zasadach i formach połączeń

2. Wymagania dotyczące środowiska budowlanego i sprzętu

Największa różnica między elektrooporem a elektrooporem polega na ich elastyczności operacyjnej na placu budowy:

Ograniczenia witryny: Obejmy do rur elektrooporowych są kompaktowe i wymagają mniej wyrównania, dzięki czemu szczególnie nadają się do precyzyjnych i zamkniętych przestrzeni, pracy pod powierzchnią lub w złożonych środowiskach, takich jak naprawy rurociągów, gdzie trudne jest rozmieszczenie dużego sprzętu.

Kompatybilność średnic rur: Elektryczne obejmy do rur zgrzewanych oferują znaczące zalety i stałą jakość przy łączeniu małych i średnich rur (np. DN 20 do DN 315). Maszyny do zgrzewania doczołowego są bardziej odpowiednie do budowy głównych rur o dużej średnicy.

Złożoność operacyjna: Proces fuzji elektrycznej jest wysoce zautomatyzowany. Spawacz skanuje kolejność rur i automatycznie kontroluje parametry spawania, co znacznie zmniejsza zależność od doświadczenia pracownika i ułatwia standaryzację i śledzenie jakości. Z drugiej strony stapianie doczołowe wymaga niezwykle dużej precyzji, kontroli temperatury ogrzewania i ciśnienia i w większym stopniu opiera się na doświadczeniu operatora.

3. Kompromis kosztów i korzyści

Chociaż koszt materiału pojedynczej obejmy rurowej zwykle pokrywa zużycie energii i straty rury podczas procesu stapiania na gorąco, ogólna wydajność jest często wyższa:

• Zmniejszone ryzyko wycieku: Połączenia elektryczne zapewniają większą niezawodność i standaryzację, co skutkuje wyjątkowo niskimi wskaźnikami wycieków w trakcie długotrwałej pracy, co zmniejsza koszty konserwacji i napraw w przypadku ulepszonych wersji.


• Oszczędza czas budowy: Proces łączenia metodą elektrooporową jest bardziej kompaktowy i wydajny, zwłaszcza w lokalizacjach polowych lub obszarach o dużym natężeniu ruchu, gdzie można zaoszczędzić znaczną ilość czasu na montażu rur i czasie dojazdu.



W rurach do zgrzewania na gorąco priorytetem jest wydajność i materiały, dlatego idealnie nadają się do rur o dużych średnicach i ekonomicznej konstrukcji. Obejmy do rur zgrzewanych elektrycznie PE z drugiej strony oferują wysoką niezawodność, możliwość dostosowania do złożonych środowisk i identyfikowalną kontrolę jakości, co czyni je preferowanym wyborem w przypadku miejskich sieci rurociągów, systemów gazowych i projektów o wysokim standardzie.

Zaletą systemu technologii elektrycznej PE jest nie tylko wysoka niezawodność prostych obejm do rur, ale także szeroka i wszechstronna oferta złączek, które są w stanie sprostać niemal wszystkim zagięciam, zmianom średnicy, odgałęzieniom i wymaganiom funkcjonalnym w systemach rur zgrzewanych.

1. Podstawowe złącza i złącza do zmiany kierunku

Elektryczne obejmy przelotowe do rur (złączki): Podstawa prostych połączeń rurowych i najczęściej stosowana złączka, służąca do łączenia dwóch rur PE o tej samej średnicy.

Kolana elektrooporowe: Służy do zmiany kierunku rur. Typowymi przykładami są kolanka zgrzewane elektrycznie 90° i 45°, które służą do uzyskiwania poziomych lub pionowych zagięć w mostach.

Trójniki elektrooporowe (równe/redukcyjne): Stosowany do rozgałęziania rur.

Trójniki o równej średnicy: Dostępne w trzech średnicach.

Trójniki redukcyjne: Dostępne dla głównych linii i wież wsporczych o różnych średnicach, spełniające wymagania dotyczące przepływu lub rozkładu ciśnienia.

Reduktory elektrooporowe: Służy do łączenia rur o różnych średnicach, uzyskując gładkie, schodkowe połączenia.

Zaślepki elektrooporowe: Stosowany do uszczelniania lub tymczasowego zamykania w celu zapewnienia szczelności instalacji rurowych.

2. Siodła i łączniki rurowe o specjalnych funkcjach

Siodła to podstawowe produkty stosowane w technologii elektrooporowej do rozwiązywania problemów związanych z otwieraniem rur, rozgałęzianiem lub naprawami awaryjnymi w trakcie eksploatacji, co pokazuje ogromną wartość aplikacyjną elektrooporu:

Siodła elektrooporowe do odgałęzień wodno-gazowych: Służy do tworzenia nowej rury odgałęzionej z linii głównej bez zakłócania jej pracy. Zawierają wewnętrzne ostrza tnące, umożliwiające otwarcie nowej rury za pomocą narzędzia po spawaniu.

Siodła elektrooporowe: Służy do tymczasowego blokowania lub ograniczania przepływu podczas napraw awaryjnych rurociągów gazowych lub płynnych. Są narzędziem zapewniającym bezpieczeństwo podczas operacji pod ciśnieniem i napraw awaryjnych.

Złączki przejściowe elektrooporowe: Służy do łączenia rur PE z innymi materiałami (takimi jak stal, żeliwo i miedź). Złączki te zazwyczaj mają na początku elektrooporowe złącze PE i metalowe złącze gwintowane lub kołnierzowe na drugim końcu.

Zawory elektrooporowe/zawory łączące elektrooporowe: Niektóre zawory wysokiej klasy są wyposażone w połączenia elektrooporowe, co pozwala na ich montaż bezpośrednio na zaworach PE za pomocą elektroopornika, co zapewnia bardzo szczelne uszczelnienie pomiędzy zaworem a rurą.

Ta kompleksowa i wysoce wyspecjalizowana linia kształtek elektrooporowych PE umożliwia inżynierom projektowanie i montaż nowoczesnych systemów połączeń rurowych PE, które spełniają różnorodne, złożone warunki pracy i wysokie standardy bezpieczeństwa.
