Jakie są popularne typy złączek elektrooporowych?

W nowoczesnej budowie rurociągów miejskich złączka elektrooporowa stały się preferowanym rozwiązaniem łączenia rur HDPE ze względu na ich istotne zalety, takie jak niezawodne połączenie, prosta konstrukcja i minimalny wpływ na środowisko.

I. Podstawowe zalety złączek elektrooporowych

Złączki elektrooporowe to złącza wykorzystujące wewnętrzny drut grzejny do połączenia wewnętrznej ściany złączki z zewnętrzną ścianą rury, tworząc jedną całość. W porównaniu do tradycyjnego zgrzewania doczołowego szczególnie dobrze sprawdzają się w przestrzeniach zamkniętych, naprawach awaryjnych i sieciach gazociągów o wysokich wymaganiach bezpieczeństwa.

II. Szczegółowe wyjaśnienie typowych typów złączek elektrooporowych

W oparciu o konstrukcję inżynierską i wymagania dotyczące połączeń, kształtki elektrooporowe dzieli się głównie na następujące kategorie:

1. Mufa elektrooporowa (złącze proste elektrooporowe)

Jest to najczęściej stosowana złączka elektrooporowa. Stosowany jest głównie do prostych połączeń pomiędzy dwiema rurami HDPE.

Aplikacje: Przedłużanie rur, wymiana uszkodzonych odcinków rur.

Funkcje: Kompleksowe specyfikacje (zwykle obejmujące zakres od 20 mm do 630 mm i więcej), podzielone na różne wartości ciśnienia, takie jak SDR11 (wysokie ciśnienie) i SDR17 (średnie i niskie ciśnienie).

2. Kolana elektrooporowe (kolana 90° i 45°)

Kolana elektrooporowe są niezbędne, gdy rurociąg musi zmienić kierunek.

Klasyfikacja: Najczęściej stosowane specyfikacje to 90° i 45°.

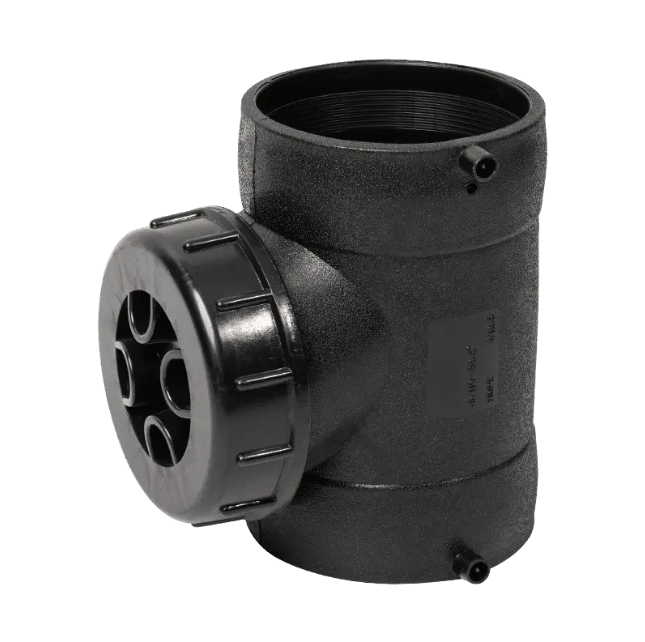

3. Trójniki elektrooporowe (trójniki o równej średnicy i trójniki redukcyjne)

Stosowany do rozgałęziania lub łączenia rurociągów.

• Trójnik o równej średnicy: Rura główna i rura odgałęziona mają tę samą średnicę.
• Trójnik redukcyjny: Średnica rury odgałęzionej jest mniejsza niż średnica rury głównej.



Zalety: złączka elektrooporowa połączenia skutecznie zapewniają wytrzymałość mechaniczną w miejscu rozgałęzienia.

4. Reduktory elektrooporowe (złączki elektrooporowe)

Reduktory elektrooporowe stosowane są w przejściach, gdy średnica rurociągu wymaga zmiany z dużej na małą. Zapewnia stabilny przepływ płynu i zmniejsza lokalne opory.

5. Złączki siodłowe elektrooporowe (typ siodłowy elektrooporowy)

Jest to wysoce zaawansowany technologicznie członek rodziny złączek elektrooporowych.

Funkcja: Do łączenia rur odgałęźnych bezpośrednio z boku rury głównej bez odcinania rury głównej.

Scenariusz: Szeroko stosowane w operacjach gwintowania pod ciśnieniem w zakładach wodociągowych i gazowych.

6. Zaślepki elektrooporowe (zaślepki)

Stosowany do tymczasowego lub stałego uszczelniania końców rur w celu zapewnienia szczelności systemu rurociągów.

III. Jak wybrać wysokiej jakości złączki elektrooporowe?

Jako nabywca lub wykonawca przy wyborze kształtek elektrooporowych oprócz skupienia się na ich rodzaju należy zwrócić także uwagę na następujące punkty:

• Surowce: Niezależnie od tego, czy wykorzystuje polietylen o dużej gęstości gatunku PE100, wysokiej jakości materiał mieszany.


• Okablowanie z drutu miedzianego: Należy zwrócić uwagę, czy wewnętrzne okablowanie oprawy jest jednolite i czy jest ukryte czy częściowo odsłonięte (aby zapobiec uszkodzeniom spowodowanym tarciem konstrukcyjnym).


• System certyfikacji: Czy przeszedł certyfikat ISO9001 i odpowiednie licencje na produkcję sprzętu specjalnego (elementy rurociągów ciśnieniowych).



Zrozumienie popularnych typów złączek elektrooporowych jest pierwszym krokiem w zapewnieniu jakości projektu. Różne specyfikacje i typy złączka elektrooporowa odgrywają niezastąpioną rolę w przemyśle wodociągowym, gazowniczym, chemicznym i wydobywczym.

Jako producent z wieloletnim doświadczeniem w branży kształtek elektrooporowych oferujemy pełną gamę kształtek elektrooporowych HDPE, w tym standardowe mufy, kolanka, trójniki oraz niestandardowe części specjalne. Jeżeli mają Państwo pytania dotyczące cen kształtek elektrooporowych lub procesów zgrzewania elektrooporowego, prosimy o kontakt. zapewnimy Ci profesjonalną pomoc techniczną.
